天津辰诚恒盛科技有限公司

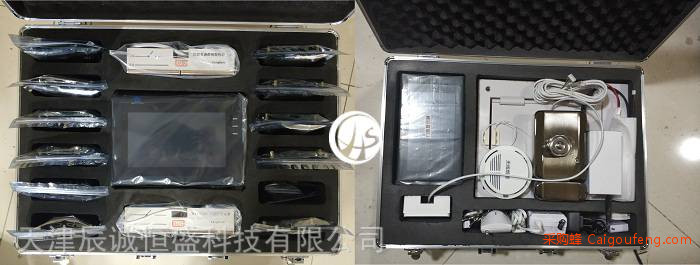

物联网智能家居安防门禁实训系统

   物联网智能家居安防门禁实训系统是针对高等院校物联网实训的需求，综合运用传感器采集、设备控制、无线传感器网络、嵌入式系统、网络通信等物联网技术以及多学科技术的交叉融合，依托部署在网板上的各种传感器节点、控制节点、智能网关、智能终端实现家居生活环境的智能安全监测、智能安防监测、智能报警、智能设备控制、远程视频监控、网络化远程监控等功能，贴近实际智能家居系统，为物联网***教学提供了一个完备的应用实训系统。

     物联网智能家居安防门禁实训系统主要由智能监控系统和智能门禁系统两部分组成,集成了Zigbee模块、STM32模块、传感器模块等，实现传感器无线组网技术、门禁解锁的功能,并且配套了丰富的软件资源及相关实训教程，让学生更好的掌握物联网集成、开发、维护方面的能力，适应行业的发展。

一、硬件组成：

     智能家居安防门禁实训系统主要由环境感知设备、安防门禁设备、控制设备、视频监控设备、智能网关、智能终端、以及铝合金钢架结构组成。
1、环境感知设备
     主要由传感器模块、ZigBee 通信模块、STM32模块以及接口底板组成，本系统传感器包括空气温湿度传感器、光照度传感器、二氧化碳传感器、燃气探测传感器、火焰探测器、烟雾探测器、以及红外探测器等，用于检测家居环境状况。
2、安防门禁设备

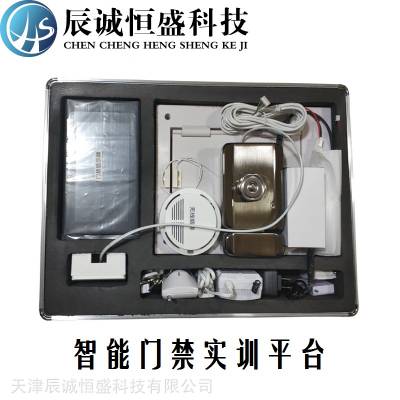

     由可视门镜机、模型门、密码系统、机械带反馈电子锁、一键开门按钮、指纹识别系统、门磁探测器组成，实现指纹录入权限解锁，密码解锁，RFID解锁，无线遥控解锁、一键解锁按钮、可视门镜等功能。
3、控制设备
     主要由执行设备、ZigBee 通信模块以及接口底板组成。因被控对象不同，主要分为交流供电型控制设备、红外控制设备。交流供电型控制设备，主要包括控制器和交流电器，控制器封装在标准的 86 盒内，交流电器只需插入 86 盒的两相或三相插座内即可实现电器的开关控制，如照明灯、警笛、窗帘、电视、音响、空调等。红外控制设备主要是学习遥控器的编码，用一个红外控制设备代替多个遥控器，如电视、空调等。
4、视频监控设备
     由摄像头模块和摄像网关组成，支持使用手机及电脑实时查看，用于视频监测居室内安全状况。
5、 安卓智能网关(智能终端)
     主要用于传感层设备的数据处理以及接入上层云服务平台，主要由 Cortex-A9 四核主板组成，主频1.5GHz，整体封装在模具内，美观大方。主板集成 ZigBee 无线路由器通信模块，用于维护 ZigBee 网络，接收 ZigBee 传感器采样信息，向 ZigBee 控制设备发送控制命令,主板还集成 WiFi 模块，用于连接无线路由器，降低以太网布线的复杂度，主板可扩展 GPRS、3G 或 4G 模块，将智能网关接入互联网，实现信息的远程可靠传输，同时，安卓智能网关可以运行智能家居软件，实现家居环境监测、设备远程控制、以及视频监控等功能。

设备清单
